Addressable IP
可尋址測試芯片
Addressable IP
當集成電路工藝發展到納米級工藝后，對測試樣本的密度和晶圓成本面積有了更嚴苛的要求。傳統測試芯片因占用面積大，在測量樣本量和成本控制兩個方面已經滿足不了工藝的需求。
廣立微根據自身技術優勢和經驗研發設計了一系列可尋址測試芯片，通過可尋址電路可以提升芯片密度5X~20X，并且保證高精度設計。該系列測試芯片在多個工藝節點得到設計驗證，也實際滿足了工藝產品開發和制造過程監控的需求，為集成電路納米級工藝研發提供有力的成品率提升支持。
廣立微根據自身技術優勢和經驗研發設計了一系列可尋址測試芯片，通過可尋址電路可以提升芯片密度5X~20X，并且保證高精度設計。該系列測試芯片在多個工藝節點得到設計驗證，也實際滿足了工藝產品開發和制造過程監控的需求，為集成電路納米級工藝研發提供有力的成品率提升支持。

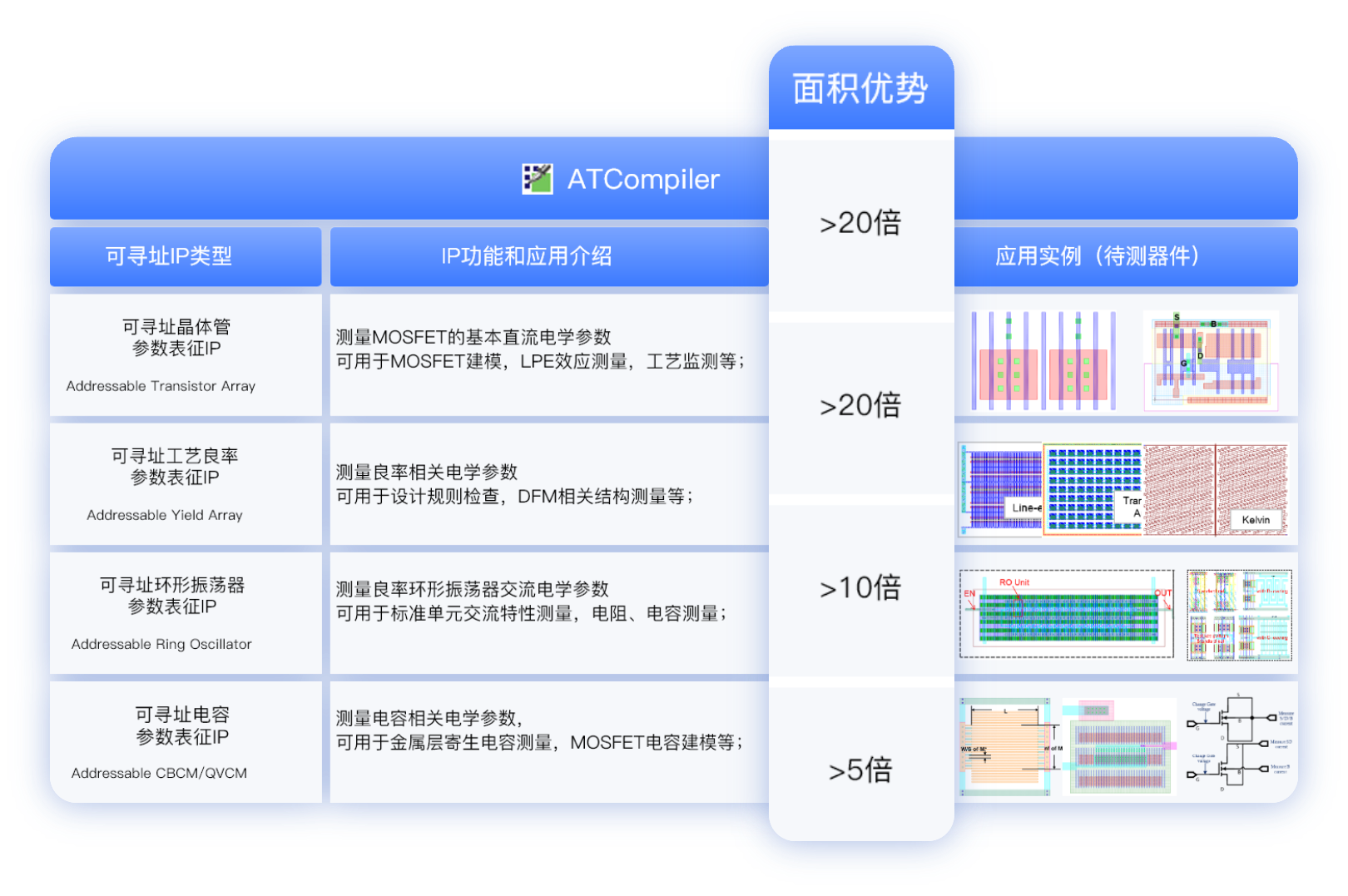

主要分類
