提升可控性.svg)
高質量反饋
降低成本

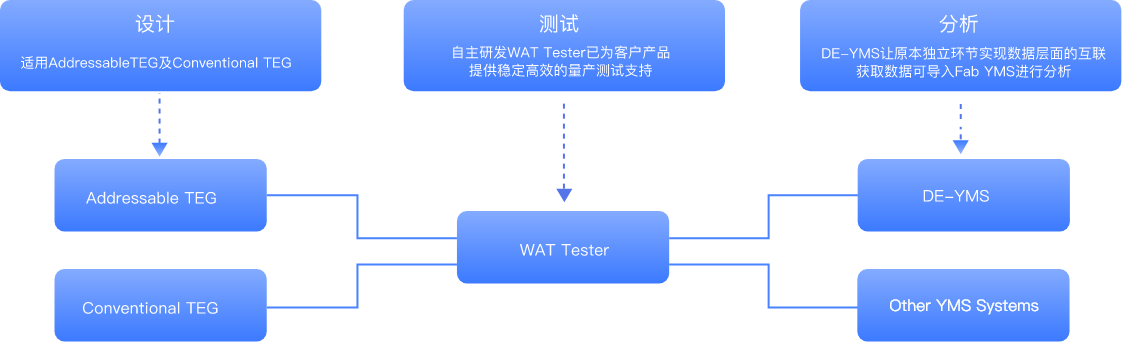

三大模塊
較傳統PCM，廣立微Advanced PCM Solution優勢明顯
- 有效提升面積利用率。 可匹配Foundry PCM，同時配合廣立微可尋址技術，設計單元密度可提升10-1500倍，釋放更多劃片槽可用面積，用于全面項目監控。
- 測試更高效。支持Full-map 電性測試, 涵蓋所有WAT測量項目，通過設計測試協同優化，測試速度可提升1.4-5x。
- 配合DataExp 數據分析平臺，實現數據分析自動化、流程化、規范化和后臺產線數據庫的集成。
- 大量的項目支持，便于更加有效的對PCM 監控結構資料庫進行快速迭代。

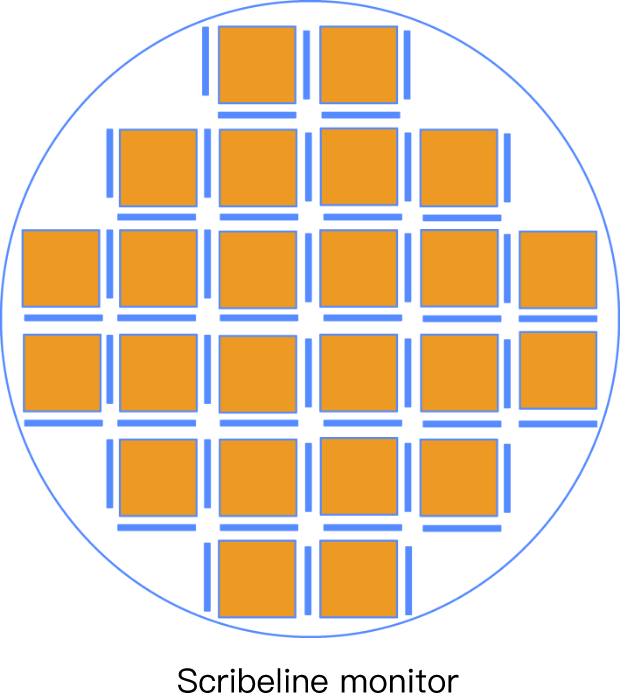

設計
計方案.svg)
-
可尋址方案可大幅提高設計效率+面積利用率
典型的測試結構(HOL, device等)面積利用率提升大于10倍；
用于ppm-level device outlier 表征的Dense Array，面積利用率提升大于1000倍
相關產品：ATCompiler Dense Array
| 測試芯片類型 | 單個DUT 結構面積 |
光罩面積 利用率提升 |
|---|---|---|
| 傳統測試芯片 | 15000μm2 | / |
| 可尋址測試芯片 | 625μm2 | 10~30X |
| 超高密度陣列 | 10μm2 | >1500X |

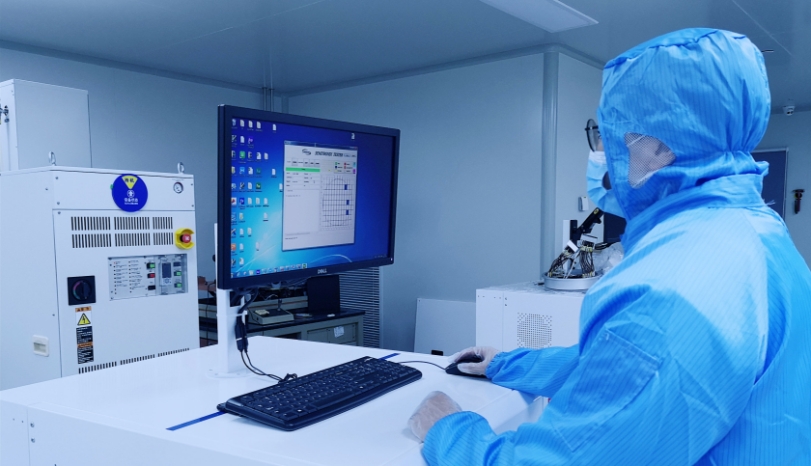

測試
- 支持量產WAT測試的需求，EAP自動化流程上線
- 通過了嚴格的數據匹配，WAT 測試機市場普及率高
- 機臺軟硬件系統開發完善，功能迭代快速
- 對比傳統測試效率，具有1.4X-5X的優勢
- 通過和自研設計的協同，測試效率可以提升到 3-10倍
相關產品：WAT Tester
| 測試芯片類型 | 常規測試速度 | Semitronix 測試機 測試速度 |
|---|---|---|
| 傳統測試芯片 | 1X | 1.4~5X |
| 可尋址測試芯片 | 1X | 3~10X |
| 超高密度陣列 | 1X | 100~1000X |
數據分析
據分析@2x.png)
- DataExp 數據分析平臺，實現數據分析自動化、流程化、規范化和后臺產線數據庫的集成。
- 分析的重點從傳統單個數據的規格(USL/LSL) 控制，提升為從數據關系中，分辨可操作的物理變化和來源。
相關產品：DataExp-General DataExp-YMS
